Trasdosados semidirectos de Pladur
Trasdosados semidirectos de muros interiores y muros exteriores de fachada con maestras. Especialmente indicado para obras de reforma y rehabilitación.
DEFINICIÓN DEL SISTEMA
Trasdosado compuesto por una o más placas Pladur atornilladas a una estructura a base de maestras fijada al muro soporte.
VENTAJAS
El sistema de trasdosado semidirecto Pladur nos permite realizar un sistema con una pérdida mínima de espacio, dado que la estructura va anclada al soporte.
Se pueden utilizar dos tipos de maestras, de 82x16, esta permite menor pérdida de espacio pero no permite la incorporación de lana mineral y tampoco instalaciones. la maestra de 70x30 nos permite la posibilidad de incorporar lana mineral de 20 mm y también la posibilidad de albergar instalaciones que no superen 20 mm de diámetro. En este último caso, incrementaríamos el aislamiento térmico y acústico del muro de forma rápida y fácil.
Es importante tener presente que este sistema no nos permite realizar una estructura independiente al soporte, dado que esta va fijada al mismo, por lo tanto hereda los defectos de planeidad del soporte si los tuviera.
INSTALACIÓN DEL SISTEMA PASO A PASO
Se procederá al trazado en la superficie del soporte de todas las maestras necesarias para configurar el sistema.
INSTALACIÓN DE ESTRUCTURA
Antes de colocar las maestras, debemos hacer el reparto de placas teniendo en cuenta que no debemos colocar ningún retal de placa con tamaño inferior a 350 mm, también debemos dejar desplazada la unión de placas en los dinteles y antepechos mínimo 300 mm.
Antes de colocar las maestras sobre el muro, debemos adherir en su base una banda estanca para proteger al perfil, esta operación se debe realizar en todas y cada una de las maestras.

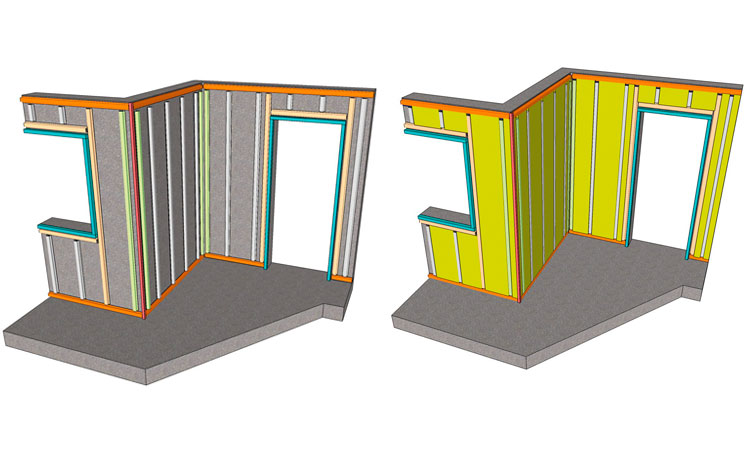

En el dibujo se representan las maestras de diferente color, se trata de diferenciar las distintas funciones que cumplen cada una de ellas en función del lugar que ocupen.
En la parte inferior y superior se colocarán maestras testeras continuas, con ello se consigue que la placa se pueda atornillar de forma continua a lo largo de las maestras.
COLOCACIÓN DE AISLANTE
Una vez fijadas todas las maestras de 70x30 podemos incorporar el aislante entre las maestras.

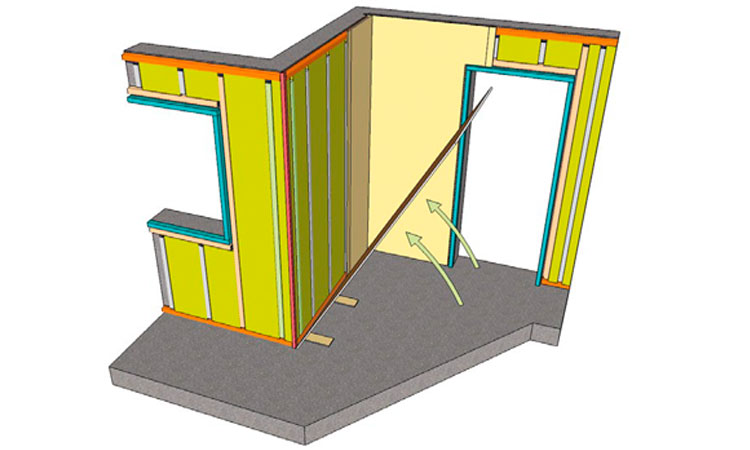

ATORNILLADO DE PLACAS
En el proceso de atornillado debemos dejar las placas elevadas del suelo entre 10 mm o 15 mm con un elevador o mediante calzos de placas. También se debe controlar la longitud de tornillo a usar, de modo que no haga contacto con el muro soporte. Una vez atornilladas las placas se procederá a la retirada de los calzos.

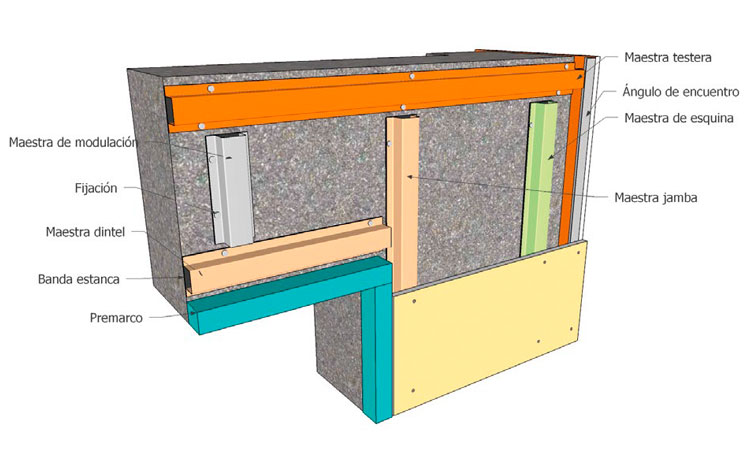

DETALLE DINTEL DE HUECO
En la formación de los huecos se debe mimar en exceso el montaje del sistema, de ello depende que en un tiempo estimado aparezcan o no, lesiones derivadas de un montaje incorrecto.
El encuentro de la estructura con el premarco se debe dejar desligada y nunca atornillada al mismo, esto evitará que el sistema Pladur herede temas negativos de la fachada o la ventana (movimientos, vibraciones…).
Las maestras de modulación se deben anclar a los soportes mediante fijaciones en ambas alas del perfil y ligeramente desfasadas, nunca se deben colocar dichas fijaciones al tresbolillo, esto generaría sonidos de claqueteo de las maestras con el soporte. Las maestras de modulación, testeras, de rincón y de esquinas deben estar separadas de las testeras 10 mm, de esta forma evitaremos que la dilatación de estas afecte negativamente entre ellas.
Las maestras jamba y dintel, se deben colocar en el perímetro del premarco y separadas del mismo al menos 5 mm.
Las maestras de esquina se deben dejar separadas de la arista del muro 100 mm a cada lado de la esquina, esto garantizará que las fijaciones de las maestras no deterioren la esquina del muro dada su proximidad.
En el encuentro de las placas de la esquina se atornillará un perfil angular de encuentro 30x30, así aseguramos el encuentro entre placas en la arista.
DETALLE ENCUENTRO DE RINCÓN
Las maestras testeras en su encuentro en rincón se deben dejar ligeramente separadas para permitir que la placa pase entre ambas sin que esta llegue a tocar el muro, de esta forma evitamos que se produzca humedad por capilaridad y consecuentemente condensaciones.
La placa siempre se dejará levantada del suelo entre 10 y 15 mm.
Elegir la longitud de tornillo adecuada nos permite que este no toque en el muro, recordamos que la longitud del tornillo ideal es la de aquel que tenga 10 mm más que el grueso de placas a atornillar.
