Detalles trasdosados autoportantes
PARTE INFERIOR ZANCA DE CERCO
Importante que el canal de la parte baja se le dé una doblez hacia arriba de un largo entre 150 y 200 mm.
En el momento de encajar el montante jamba dentro del solape del canal, se atornillará mediante tornillos del tipo MM. En la formación del recercado del hueco, la estructura Pladur deberá quedar desligada del premarco y nunca atornillada a él.
Para colocar los arriostramientos sobre un montante girado, debemos colocar un trozo de montante encajado a modo de empalme en el montante jamba.
La fijación del arriostramiento se realizará de la forma siguiente; atornillado al montante jamba mediante dos tornillos del tipo MM, al muro soporte mediante dos fijaciones adecuadas para el tipo de soporte en cada caso.
Para evitar patologías de movimiento del canal en la zona de la zanca, es de buena costumbre colocar dos fijaciones en esa zona.
DETALLE EMPALME DE MONTANTES
Cuando la altura del sistema a realizar es mayor que la longitud de los montantes, debemos empalmarlos entre ellos para conseguir la altura total del sistema.
La longitud del solape (D) al producirse el empalme debe ser de 24 cm para montantes de 48 mm, 35 cm para montantes de 70 mm y 45 cm para montantes de 90 mm.

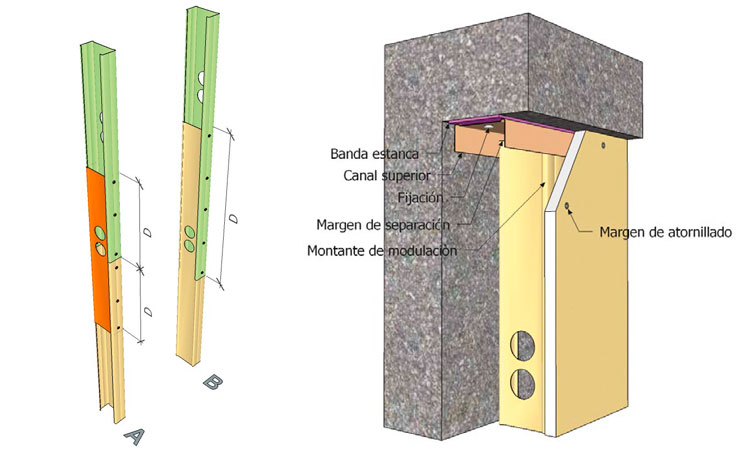

Dependiendo del modelo de empalme la orientación de los montantes varía. En el caso (A) los dos montantes se quedan orientados en la misma dirección, mientras que la opción (B) los dos montantes se quedan orientados en diferentes direcciones.
Para una instalación exigente, se debe realizar la opción (A), dado que en montaje de tabiques es fundamental que la orientación de los montantes esté en la misma dirección.
Para el caso (A) se deben atornillar mediante tornillos del tipo MM mínimo tres en cada solape y por ambas caras.
Para el caso (B) se deben atornillar con cinco tornillos del tipo MM y por ambas caras.
Los empalmes de los montantes se deben colocar contrapeados, de forma que no estén todos a la misma altura.
Se procurará que las perforaciones no pierdan la alineación, deben estar de esta forma para permitir que se puedan colocar cómodamente las instalaciones.
ENCUENTRO DE MONTANTES CON EL CANAL SUPERIOR
Es muy importante dejar la distancia de 8 a 10 mm del extremo superior del montante con respecto al canal superior, no atornillarlo al canal (montantes de modulación) y tampoco cuando atornillemos la placa. Siempre se debe dejar esa zona de encuentro de estructuras libre de atornillado, esto permitirá que el movimiento del forjado no presione sobre los montantes y por lo tanto evitaremos que la presión del forjado genere lesiones en el sistema.
DETALLES IMPORTANTES PARA LA ESTRUCTURA
En los trasdosados autoportantes siempre se corre el riesgo de que los montantes sean desplazados en el proceso de colocación de instalaciones, para evitar ese tema tan desagradable, es de buena costumbre la colocación de dos piezas de montantes a cada lado de los montantes de modulación. Estas piezas estarán separadas del montante 5 mm por cada lado. Esto permite poder mover el montante 10 mm para la posible corrección de modulación.
Estas piezas permitirán que no se pierda la modulación, además, al estar libre de atornillado con el canal, minimizamos los riesgos de lesiones en el sistema.
Las instalaciones que pasen por el interior de la estructura de 70 mm, se pueden fijar al nervio separador de perforaciones, de esta forma evitamos que las bridas abracen el ala del montante.
DETALLES IMPORTANTES PARA LAS INSTALACIONES

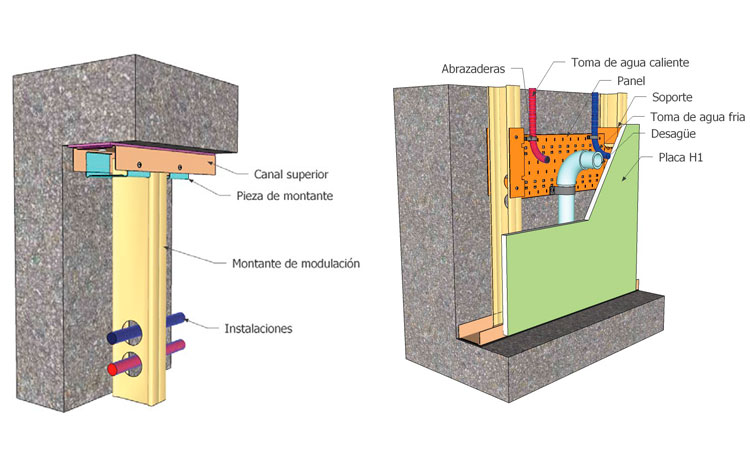

Para la correcta sujeción de las instalaciones, es recomendable utilizar el soporte para instalaciones Pladur. Este se adapta a diferentes modulaciones.
El panel base permite el atornillado de las instalaciones mediante abrazaderas y tornillos del tipo MM.
Las piezas Soporte se deben atornillar a los montantes para evitar movimientos mediante tornillos del tipo MM.
La profundidad del panel se puede regular mediante unas ranuras dispuestas en los soportes, de esta forma nos podemos adaptar a la profundidad de cada instalación.
Al tratarse de zonas de ambiente húmedo, se debe utilizar placa Pladur del tipo H1, si se trabaja con placa H1 de 13 mm se deben colocar mínimo dos placas. En el caso de estar trabajando con placa H1 de 15 mm, con una es suficiente, además se debe utilizar la pasta para juntas hidrófuga Pladur JH.
